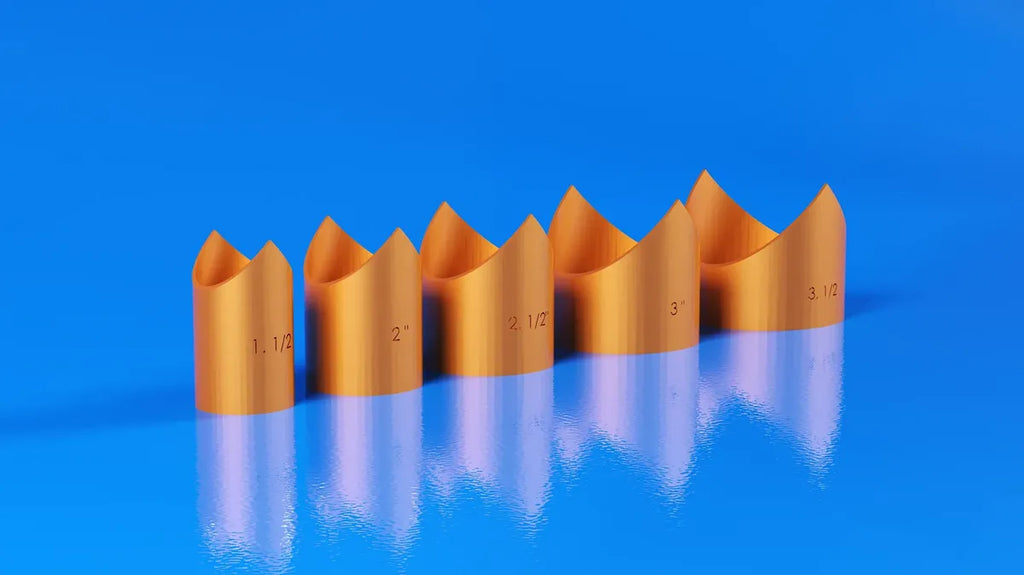

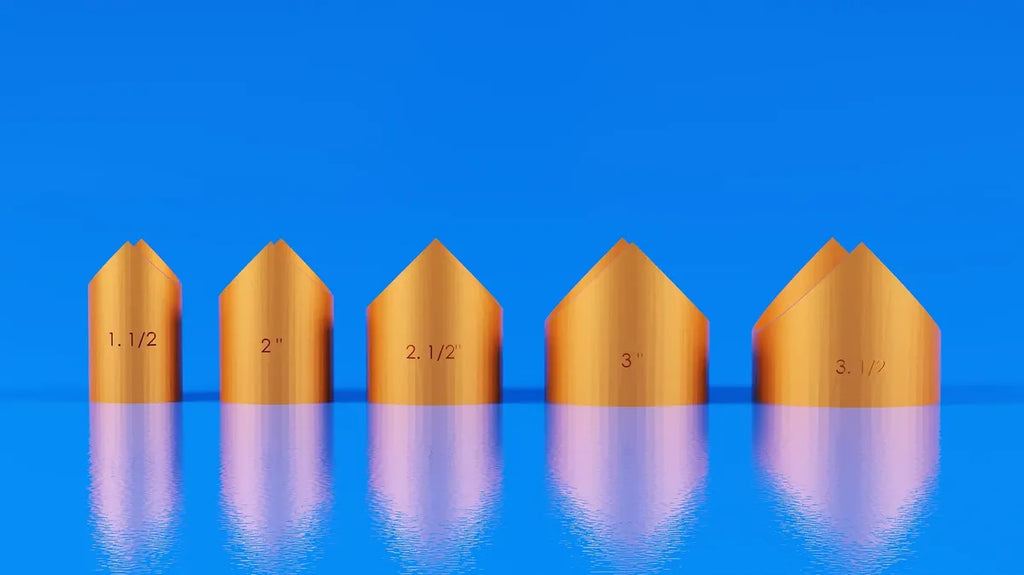

Plantillas Boca de Pez y 90° para caño 1½" a 3½" — Set x5

$21.500,00

Set de plantillas para marcar boca de pez y cortes a 90° en caño redondo. Encastre preciso antes de soldar, rápido y repetible, sin mediciones ni plantillas improvisadas.

Medidas incluidas

1½"
2"
2½"
3"
3½"

Total: 5 plantillas.

Medida real y medida nominal

Elegí arriba la variante que corresponda a tu caño. Las plantillas se fabrican según el diámetro exterior, no según el número de la denominación comercial.

Pulgada real (medida exacta). El diámetro exterior equivale a la pulgada multiplicada por 25,4 mm. Un caño de 2" mide 50,8 mm. Es la designación habitual del caño estructural.

Pulgada nominal (NPS, norma ASME B36.10 / IRAM). El número es una denominación, no una medida: no coincide con el diámetro exterior. Un caño de 2" nominal mide 60,3 mm. Es la designación habitual del caño de conducción de agua, gas e incendio.

Denominación	Ø exterior — real	Ø exterior — nominal
1½"	38,1 mm	48,3 mm
2"	50,8 mm	60,3 mm
2½"	63,5 mm	73,0 mm
3"	76,2 mm	88,9 mm
3½"	88,9 mm	101,6 mm

Ante la duda, medí el diámetro exterior de tu caño con calibre y comparalo con la tabla.

Qué permite hacer

Marcar boca de pez para uniones a 90°
Guía para corte recto a 90°
Reutilizable y fácil de posicionar

Cómo se usa

Elegí la plantilla del diámetro de tu caño.

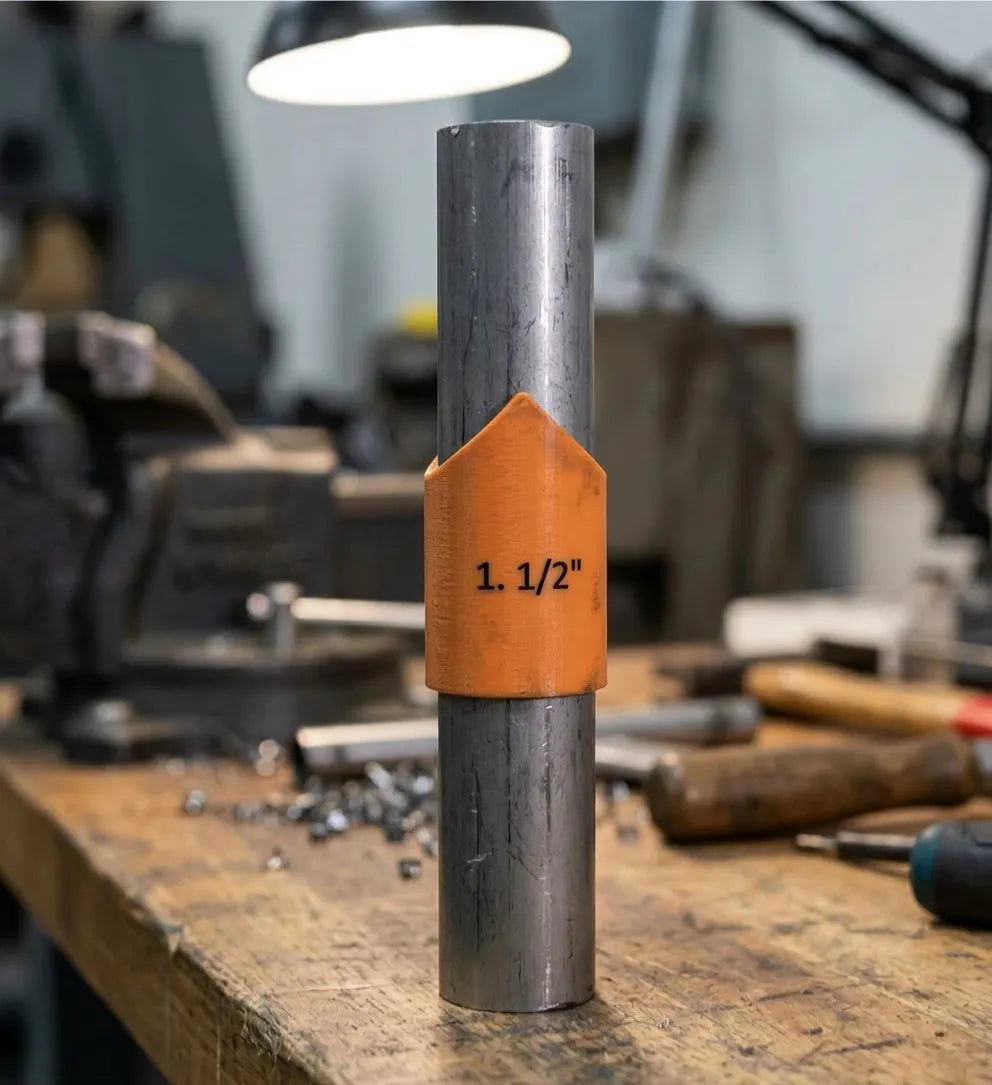

Colocá la plantilla sobre la pieza.
Marcá el contorno con marcador o punta de trazar.
Cortá siguiendo la guía.
Presentá y soldá con un ajuste mucho más preciso.

Material

Impresión 3D en PETG de alta resistencia: más resistente a golpes y al calor que el PLA, con excelente estabilidad dimensional y mayor vida útil en taller. Tolerancias ajustadas, liviano y fácil de transportar.
